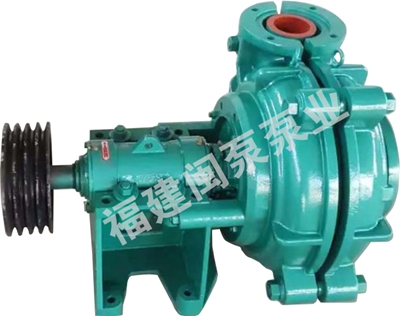

    AH型渣浆泵

    时间:2017/5/21

    应用范围:广范应用于冶金、矿山、煤碳、化工、电厂、抽沙、环保、市政工程等行业。
    材  质:高铬合金耐磨材质。
    型号意义:如4/3C-AH(R)
    4:进口直径为4英寸
    3:出口直径为3英寸
    C:托架形式
    AH:重型渣浆泵
    R:橡胶材质

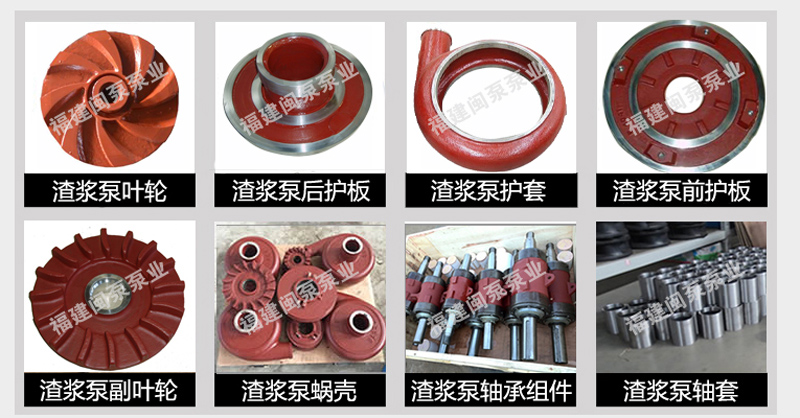

    渣浆泵配件


    产品介绍

    渣浆泵结构:AH渣浆泵、杂质泵为悬臂、卧式双壳轴向吸入离心渣浆泵。泵的吐出口位置可根据需要按45℃间隔,旋转八个不同的角度安装使用。

      渣浆泵材质:AH渣浆泵、杂质泵的泵体具有可更换的耐磨金属内衬,叶轮、护套、护板等过流部件均采用耐磨金属。

      渣浆泵使用:在小流量低扬程区域内,可以输送强磨蚀渣浆;在高扬程大流量区域内输送轻磨蚀渣浆。适用于冶金、矿山、煤炭、电力、建材等工业部门输送强磨蚀、高浓度渣浆,该类型泵也可以多级串联使用。

      渣浆泵密封形式:AH渣浆泵、杂质泵的轴封可采用填料密封、副叶轮密封、填料加副叶轮密封、机械密封等型式。

      渣浆泵传动型式:DC直联传动,CR平行皮带传动,ZVZ上下皮带传动,CV立式皮带传动等型式。

    AH系列渣浆泵结构


    AH系列渣浆泵性能参数表


    型号


    配带功率

    P(KW)

    清水性能
    流量Q

    (m3/h)

    扬程H

    (m)

    转速

    n(r/min)

    最高效率

    η%

    汽蚀余量

    NPSH(m)

    重量

    (Kg)

    1.5/1B-AH2.2-153.6-205-681200-3800402-491
    2/1.5B-AH2.2-157-487-621200-3200453.5-8118
    3/2C-AH4-3021-8612-651300-2700554-6191
    4/3C-AH5.5-3050-1509-451000-2000714-6263
    4/3D-AH7.5-6068-16010-521000-2200714-6363
    6/4D-AH15-6072-36012-56800-1550655-8626
    6/4E-AH22-12093-38512-63800-1600655-8728
    8/6E-AH18.5-120360-82010-61500-1100722-91473
    8/6R-AH110-300360-82010-61500-1140722-91836
    10/8ST-AH45-560630-130011-60400-850714-103750
    12/10ST-AH55-560800-19007-58350-7308264318
    14/12ST-AH75-5601200-260013-60300-600773-104609
    16/14TU-AH160-1200

    1368-3000

    11-60250-550794-1010000
