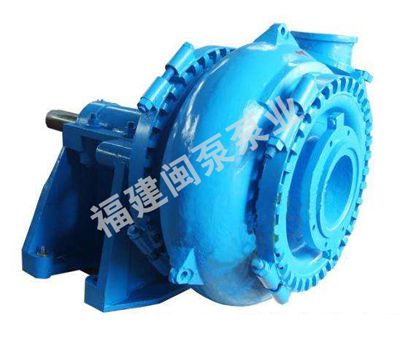

    G型砂砾泵

    时间:2017/6/2

    应用范围:该系列砂砾泵主要用于颗粒太大,一般渣浆泵不能输送的强磨蚀性物料浆体的连续输送,如挖泥船挖泥,采砂船抽沙,疏浚河道,采矿及金属冶炼爆渣的输送等。
    材  质:高铬合金耐磨材质。
    型号意义:如6/4D-G(GH)
    6:出口直径为6英寸(150mm)
    4:出口直径为4英寸(100mm)
    D:托架形式
    G:砂砾泵
    GH:高扬程砂砾泵
    渣浆泵配件
    砂砾泵泵盖砂砾泵泵体砂砾泵后护板砂砾泵叶轮



    产品介绍

    渣浆泵特点:G/GH型砂砾泵是引进技术产品,该泵采用了以卡带连接的单泵壳结构,为单级单吸悬臂式离心泵,具有重量轻,汽蚀性能好,抗磨蚀性强,过流通道宽,安装使用方便等优点,可对大颗粒强磨蚀泥砂连续输送,适用于挖泥船挖泥,采砂船抽沙,疏浚河道。

    渣浆泵结构:该系列砂砾泵由泵头,密封组件,轴承组件,托架等组成,轴承润滑方式为油脂润滑。过流部件叶轮,泵体,前护板,后护板均采用强抗磨高铬合金或耐磨合金钢,硬度不低于58HRC。

    密封形式:填料密封、副叶轮密封、填料加副叶轮密封、机械密封等型式。

    传动方式:V型三角带传动、弹性联轴器传动、齿轮减速箱传动、液力偶合器传动、变频驱动装置,可控硅调速等。采用多种速度和多种变型方式,使得泵在工况下运行。使用寿命长,运行效益高,能满足多类恶劣的输送条件。


    G系列砂砾泵结构


    G系列砂砾泵性能参数表
    型号

    配带功率
    P(KW)

    流量Q

    (m3/h)

    扬程H

    (m)

    转速

    n(r/min)

    最高效率

    η%

    汽蚀余量

    NPSH(m)

    叶轮直径
    D(mm)


    6/4D-G
    Y160M1-8  4KW369600582.5-3.5378
    Y160L-8  7.5KW1088.2582.5-3.5378
    Y180L-8  11KW1807 582.5-3.5378
    6/4D-GY160L-8  7.5KW50.4012.5700582.5-3.5378
    Y180L-8  11KW122.512582.5-3.5378
    Y200L-8  15KW187.210582.5-3.5378


    6/4D-G



    Y180L-6  15KW57.616.4800582.5-3.5378
    Y180M-4  18.5KW129.615.5582.5-3.5378
    Y200L2-6 22KW194.414582.5-3.5378



    6/4D-G



    Y200L1-6  18.5KW7221900582.5-3.5378
    Y200L2-6  22KW14420582.5-3.5378
    Y225M-6  30KW20918582.5-3.5378
    6/4D-GY200L2-2  22KW792498058 2.5-3.5378
    Y225M-6  30KW15123.558 2.5-3.5378
     Y225M-6  37KW2162258 2.5-3.5378
    6/4D-GY200L-4  30KW93.6311100582.5-3.5378
    Y225S-4  37KW16230582.5-3.5378
    Y250M-4  55KW23028582.5-3.5378
    6/4D-GY225S-4   37KW100.836.81200582.5-3.5378
    Y225M-4  55KW165.536582.5-3.5378
    Y225M-4  55KW237.634582.5-3.5378
    6/4D-GY225M-4  45KW180441300582.5-3.5378
    Y250M-4  55KW24540582.5-3.5378
    Y250M-4  55KW129.651582.5-3.5378
